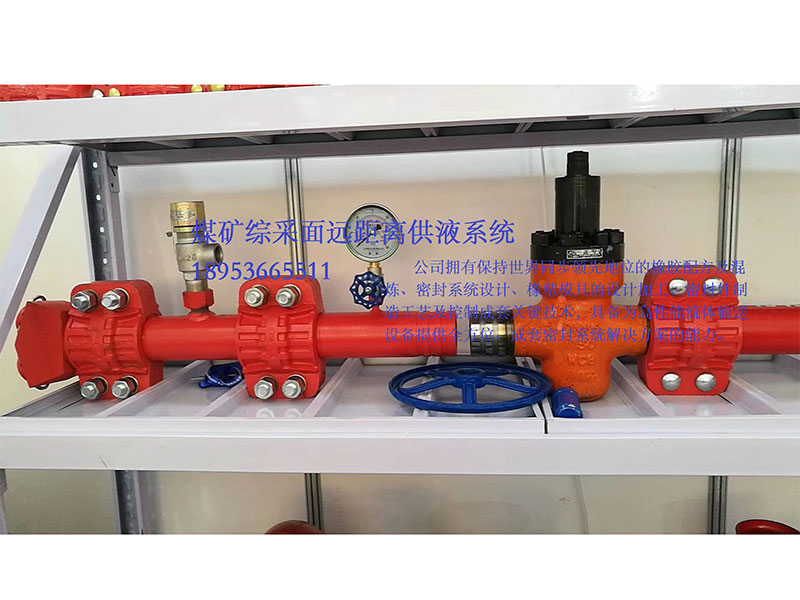

煤礦綜采面遠程供液系統

通過以上對煤礦綜采面遠程供液系統的介紹可以的到以下結論：通過以上理論分析，找出了沿程壓力損失、回液背壓、響應時間液壓泵站流量和出力壓力、管徑、管長、是否使用蓄能器之間的關系，并得到相關的理論數據，為遠距離供液方案的設計提供理論依據，并設計了煤礦綜采面遠程供液系統方案。采用上述的遠距離供液方案，可以提供 1500m的供液距離。其沿程壓力損失和回液背壓，都在允許范圍內，已能滿足公司的需要。公司也將在平溝煤礦和利民煤礦，采用此煤礦綜采面遠程供液系統方案進行布置。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1091

產品編號

所屬分類

遠程供液系列

數量

-

+

庫存:

關鍵詞:

煤礦綜采面遠程供液系統

遠程供液系統

遠程供液



1

產品描述

　　煤礦綜采面遠程供液系統根據實際工況下的管長與流量，需合理選擇管徑，使壓力損失滿足要求。據了解，目前國內公稱35MPa 以上的高壓膠管通徑最大為 76，回液管路有76 及 89 大通徑膠管。對于公司的中厚煤層綜采工作面：采用 4 泵 2 箱的配套方案，單泵流量為 400L/min，出口壓力為31.5MPa，正常使用過程中 3 用 1 備，建議供液管路采用雙路 76 通徑膠管，單管流量為 600L/min。同時建議在綜采工作面附近增設 2 支 100L 蓄能器，回液管路建議采用雙路 76 通徑的膠管。按照管路長度為1500m，計算雙路 76 通徑膠管沿程阻力損失為2.73MPa 左右，雙路 89 通徑回液膠管背壓1.23MPa左右（按回液流量為 600L/min 計算，由于回液流量與工作面支架動作情況有關。因此，回液背壓根據回液流量大小會有變化）。國內最大泵站出力壓力37MPa，如果使用此泵站，允許的沿程壓力損失會更大，供液長度也會增加。

煤礦綜采面遠程供液系統

　　通過以上對煤礦綜采面遠程供液系統的介紹可以的到以下結論：通過以上理論分析，找出了沿程壓力損失、回液背壓、響應時間液壓泵站流量和出力壓力、管徑、管長、是否使用蓄能器之間的關系，并得到相關的理論數據，為遠距離供液方案的設計提供理論依據，并設計了煤礦綜采面遠程供液系統方案。采用上述的遠距離供液方案，可以提供 1500m的供液距離。其沿程壓力損失和回液背壓，都在允許范圍內，已能滿足公司的需要。公司也將在平溝煤礦和利民煤礦，采用此煤礦綜采面遠程供液系統方案進行布置。

未找到相應參數組，請于后臺屬性模板中添加
